风丨货淋室说明书（维护手册）

               www.meirijinghua.com













注意：敬请用户在操作使用M-R风淋室之前，必须详细阅读使用说明书！并妥善保存。





























M-R风淋室/单人双吹风淋室

执行标准：Q/320500BSK 010-2004







使用/维护说明书





本企业已通过洁净行业协会质量体系认证



欢迎使用 M-R风淋室

由衷地感谢您加入本公司的用户队伍！



风淋室?货淋室?通用



















































安装?使用?维护说明书









	请详细阅读本说明书，并妥善保存，以备日后维护时参考。











目  录



1. 1.    概述

1-1风淋室简介..................................................................................................................................... 3

1-2风淋室用途..................................................................................................................................... 3

1. 2.    结构特征与工作原理

2-1结构特征......................................................................................................................................... 4

2-2工作原理......................................................................................................................................... 4

1. 3.    控制系统及整机性能参数

3-1控制系统特点.................................................................................................................................. 5

3-2整体性能参数.................................................................................................................................. 5

1. 4.    使用程序说明

4-1进门（由外向内）.......................................................................................................................... 6

4-2出门（由内向外）.......................................................................................................................... 6

1. 5.    控制面板功能及设置说明

5-1按键功能......................................................................................................................................... 7

5-2设置说明......................................................................................................................................... 7

1. 6.    维护说明      ............................................................................................................................................. 10
2. 7.    售后服务条款

7-1服务范围....................................................................................................................................... 10

7-2售后维护条款................................................................................................................................ 10

7-3售后服务人员要求........................................................................................................................ 10

7-4售后服务时间要求........................................................................................................................ 10

8.安装及常出故障及处理方法：………………………………………………………………………11





注：本公司为了提高产品质量和性能，在不断改进和创新中，本产品 如有更新或更改，我公司随时更改本说明书，恕不另行通知。



前   言



您好，尊敬的用户，欢迎您阅读本产品说明书，了解风（货）淋室的特点，结构使用方法。

本说明书叙述了风（货）淋室的全部特性，对于非标产品，请将本说明书与附加说明书对照起来阅读使用，如仅为尺寸或者材质变化的非标准产品恕不另作说明，为确保本产品安全有效运行，请仔细阅读本说明书，以熟识本产品，并将本说明书妥善保存以供随时参考。

 为确保本产品运行安全可靠，请指定专人作为本产品的运行管理者，当本产品出现故

障时，请立即向管理者报告并与本公司联系。

 我们拥有一支优秀的售后服务队伍，为您提供优质快捷的服务，保障您的满意是我们

的目标，如有任何需求请拨打本公司电话。





  一．概  述

1-1风淋室简介

风淋室是人员进入洁净室无尘车间所必备的净化设备，通用性强，可与所有的洁净室和洁净厂房配套使用，工作人员进入车间时，必须通过此设备，用强劲洁净的空气，由可旋转喷嘴从各个方向喷射至人身上，有效而迅速清除去附着在衣服上的灰尘、头发、发屑等杂物，它可以减少人进出洁净室所带来的污染问题。风淋室的两道门电子互锁，可以兼起气闸室的作用，阻止外界污染和未被净化的空气进入洁净区域。杜绝工作人员将头发，灰尘、细菌带入车间，达到工作场地严格的无尘净化标准，生产出高质量的产品工作原理由多翼前向式低噪音风机，将风淋室内的空气经预过滤器吸入后压入静压室，再经高效过滤器压出，通过二级过滤从而使空气被净化，净化后的空气，从箱体左右两个方向的喷口高速喷出，将人身上的尘埃吹落，随同空气一起再被风机吸入预过滤器，空气则经高效过滤器后再从喷口吹出，如此循环，以达到风淋除尘的目的。



1-2风淋室用途

全自动风淋室是我公司运用国外先进技术和进口电器辅以微电脑控制器组装而成的一种新型的光控电子互锁自动吹淋的风淋室。它广泛应用于微电子、医院、制药、生化制品、食品卫生、精细化工、精密机械和航空航天等生产和科研机构，用于吹除进入洁净室的人体和携带物品表面附着的尘埃。同时风淋室也起气阐的作用，防止未经净化的空气进入洁净区域，是进行人身净化和防止室外空气污染洁净区的有效设备。

二．结构特征与工作原理



2-1．结构特征

风（货）淋室采用冷轧钢板喷漆处理及不锈钢构件，配以离心风机及初高效空气过滤器组装而成的送风吹淋过滤系统。具有外形美观、结构紧凑、检修方便、操作简单等特点。采用PLC过程控制红外探头、自动吹淋、双门电子互锁。

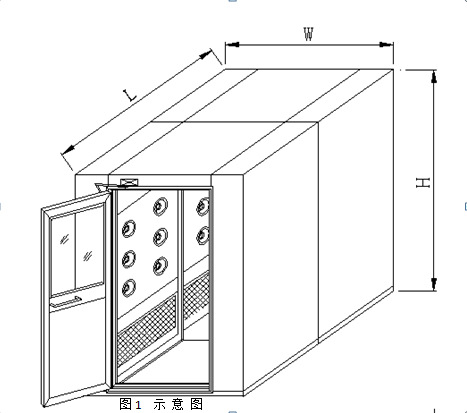

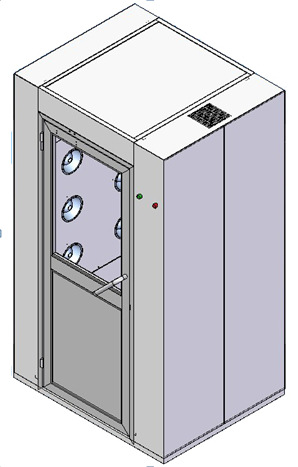

图1  示 意 图





2-2．工作原理



      风（货）淋室内的空气经初效空气过滤器由离心风机压入静压箱，再经高效过滤器过滤后洁净空气从风淋室的喷嘴高速喷出，喷嘴角度可以调节，可有效的吹除人体或携带物品表面附着的尘埃，吹下的尘埃随循环气流再次通过初效过滤器，如此循环往复，以达到风淋的目的。





三．控制系统及整机性能参数

3-1．控制系统特点

   * 单片机微处理控制器，智能语音提示系统，人在吹淋时由控制系统自动发出语音提示让

人有次序的完成整个吹淋除尘过程，人性化语音提示给人一种亲切感觉；

    *  LED显示屏可明清晰指示吹淋时间，和所处状态。吹淋时间可调，范围0-99秒可调

（出厂设置吹淋时间为10秒）；

* 软键轻触式调节开关，具有外形美观，寿命长，易清洁的优点；

* 红外线光电感应开关自动控制吹淋，避免无人空吹；

* 双门互锁，确保前后门不能同时开启；

* 内部配有应急按钮开关，紧急情况下使用；

* 本系统有断电解锁功能，确保意外停电时前后门均能手动打开或关闭。

 3-2．整机性能参数（以单人双吹风淋为例）

外形尺寸	W1240 * L1000 * H2180
内部尺寸	W790  * L900  * H1950
材 质	全冷板/外冷板内不锈钢/全不锈钢 （可选）
喷嘴数量	13个
喷口处风速	23～25 m/s
洁净度	静态千级(美联邦209E标准)
噪    音	≤70dB(设备外1米处测)
高效过滤器尺寸	610*610*120
过滤效率	99.99% @0.3um（钠焰法）   H14级
风机品牌	美日净化
节能照明灯	≈5w（嵌于顶部旋转喷嘴内部）
照    度	≥300lx(离内底板1.5M高处位置处测)
控制系统	微电脑全自动控制
电   源	3φ　380V   50Hz
总 功 耗	0.8 KW
重    量	约230Kg





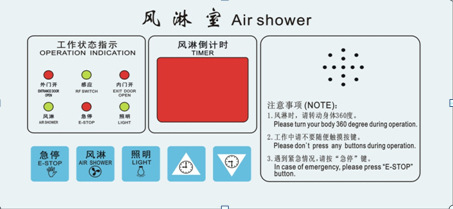

3-3主板面膜示意图及按键说明















A、风淋室控制面板按键说明:

1、急停按键：任何时候按下急停按键，红色急停指示灯亮，并自动断开除照明外的所有输出，再次按下时，系统恢复到初始状态。此按键主要用于内外门不能解锁、风淋不能自动关闭及其它需维护时。

2、风淋按键：在内外门关闭后，按下手动按键，系统即转入风淋过程。此按键主要用于门磁、红外失灵或风机维护检修时。

3、照明按键：使用“照明”按键，可开关风淋室内照明灯。此按键主要用于门磁失灵或灯具检修时。

4、上、下调按键：在风淋开始前或结束后，通过上、下调键调节风淋延时时间；在进入内部参数设置时进行调节或选项。

B、风淋室指示灯与数码管显示说明：

1、风淋倒计时显示：双位红色数码管显示，工作时用于显示风淋时间

设定值及风淋剩余时间，进行设定菜单时，用于菜单参数显示。

2、外门灯：当外门打开时，此灯亮（可以检查外门磁是否正常）。

3、感应灯：当人体时入感应区时,此灯亮（可以检查光电开关是否正常）。

4、内门灯：当内门打开时，此灯亮（可以检查内门磁是否正常）。

5、风淋灯：此灯亮时，指示风淋风机已被自动或手动启动。

6、急停灯：此灯亮时，指示系统处于急停状态。

7、照明灯：此灯亮时，指示照明灯启动，可再次按照明键关闭或启动。

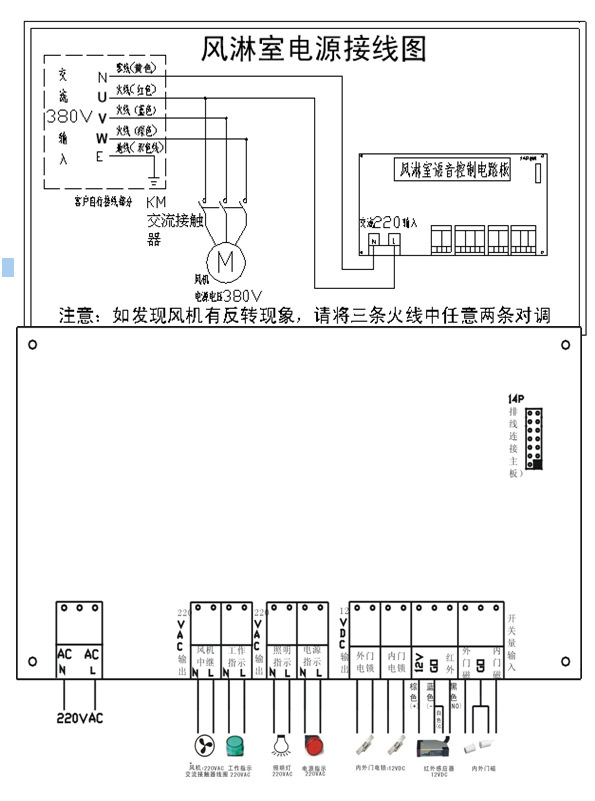

3-4副板接线示意图输入、输出端子接口说明：



1、强电输入接口

ａ．供电电源：三相五线制（AC 380V）  b.电路板供电: (AC 220V)

2、强电输出接口

a．风机：1A 220VAC（接交流接触器线圈,丝印为风机中继）

b．照明：1A 220VAC(如灯管较多可接中间继电器,丝印为照明指示灯）

c．工作指示: 1A 220VAC（丝印为工作指示灯）

d.电源指示：1A 220VAC（丝印为电源指示灯）

3、弱电输入接口

a．内门门磁开关：无源触点（丝印为内门磁）

b.外门门磁开关：无源触点（丝印标记为外门磁）

c.红外感应开关：无源触点（丝印标记为红外）

4、弱电输出接口

a. 红外开关电源：12VDC（丝印标记为12V  GO）

b. 外门电锁：200mA DC12V  （外门电锁）

c. 内门电锁：200mA DC12V  （内门电锁）

3-5、操作说明

A、风淋室工作参数设定说明：

1、系统设有一个外部时间参数设置：风淋时间设定，外部参数设置可直接通过上下调键进行修改。

2、参数设置需连续按下急停键3秒则进入内部参数设置状态。此时，数码管显示

SJ，急停键作为设置键来使用，风淋键作为翻页键使用，上下调节键则可调节设置参数。如按风淋键，数码管将依次循环显示TI、TO、TC、TL、Td、Tn等6个参数。对应不同的参数按上下调节键则显示该参数对应的延时时间或功能状态。系统设有4个内部时间和2个功能参数设置：TI外门解锁延时设定、TO内门解锁延时设定、TC风淋完延时解锁设定，TL照明延时设定、Td功能设定，Tn门互换设定，完成设置后，5秒内如无操作自动存贮并退出设置状态。

B、风淋室工作参数设定操作：

1、风淋时间设定：此为外部时间参数选项，在风淋开始前或结束后，直接通过上、下调节按键可以改变风淋延时时间，调节范围1-99秒，并由双位数码管显示，调节结束5秒后，系统自动保存该参数值。

2、外门解锁延时设定TI：此为内部时间选项，连续按下急停键3秒，数码管显示：SJ系统进入内部参数设定，按风淋键数码管显示：TI，再按上调或下调键可查看外门解锁延时时间，单位为秒，按上调或下调键可在0-99秒内进行调节，按风淋键确认并进入下一选项，五秒内未有按键触发系统保存参数退出设置。

3、内门解锁延时设定TO：完成外门设置后，需在五秒内再次按风淋键，进入内门解锁延时设定（TO），通过上、下调节键可以查看并在0-99秒内调节时间。按风淋键确认并进入下一选项，五秒内未有按键触发系统保存参数退出设置。

4、风淋完电锁延时解锁设定TC：

完成照明设置后，五秒内再次按按风淋键，   进入电锁延时解锁时间设定（TL），通过上、下调节键可以查看并在0-99分钟内调节照明延时熄灭时间。按风淋键确认并进入下一选项，五秒内未有按键触发系统保存参数退出设置。

5、功能设置设定Td：

设为0时为普通型，即"进门--感应--吹淋--出门"过程的控制；设为1时为无感应型，即"进门--吹淋--出门"过程的控制；设为2时为无门型，即"感应--吹淋"过程的控制。

6、门互换功能设定Tn：

门互换功能有0和1两个状态，按 上调或下调,设置为0时为正常，设置为1时为互换；比如当现场安装时前、后门调错，设置为1，即可互换为正常工作。

C、常规风淋室工作流程：

1．进入洁净区：

1.1进入洁净区的人员打开外门时，内门电锁自动上锁以防止风淋室内未净化的空气流入洁净区,风淋室照明灯点亮,门外工作指示灯亮。

1.2进入风淋室关上外门后，语音提示：“你好，请站在感应区内”。系统红外探头开始检测是否有人如检测到有人,系统即转入风淋过程。

1.3风淋前内外门上锁，风机启动开始风淋, 同时，风淋倒计时开始计时。语音提示：“正在工作,请转动身体360度”。

1.4如系统在外门关后规定时间内检测不到风淋室有人，系统内外门自动解锁，返回待机状态，红外将继续检测，如检测到有人，内外门会上锁，风淋室开始风淋。

1.5风淋过程中，禁止人员触摸控制面板(按动上调、下调、及照明开关)，语音将提示：“正在工作，请不要随便触摸开关”。网淋室工作中禁止推拉风淋门。

1.6风淋过程中，有人按急停开关时将结束风淋。再次按急停键可取消急停状态。

说明：紧急情况按急停开关，系统自动关闭所有电源

1.7风淋结束后，内门解锁，语音提示：“吹淋完毕，请从后门退出”。

1.8人员走出风淋室并关上内门后,系统返回初始状态,等待下一次使用。

1.9如风淋完成，内门解锁后。里面的人员在规定时间没有离开风淋室，系统默人可能已离开，自动返回待机状态。

1.10照明灯点亮后，规定时间内没有被再次触发，则自动熄灭。

2．离开洁净区：

2.1打开内门，外门电锁自锁，风淋室照明灯点亮，工作指示灯亮。

2.2人走进风淋室，关上内门，系统开始检测是否有人在风淋室，如规定时间内检测到无人，内外门解锁。

2.3如检测到有人，系统待人员打开外门时，内门上锁,当关上外门后系统返回初始状态。

2.4如遇特殊情况，人员可以选择返回洁净区，系统待人员打开内外门上电自锁,当关上内门后，系统返回初始状态。

2.5外门开后，如规定时间内检测不到有人，若此时先打开外门，系统即转入进入洁净区流程；若此时先打开内门，系统则转入离开洁 净区流程。

2.6照明灯点亮后，规定时间内没有被再次触发，则自动熄灭。

说明：禁止从风淋室退出，必须从缓冲通道退出。

五、使用注意事项：

1、产品尺寸：244*125（MM），要求开孔尺寸：每边加1-2MM。

2、产品使用的门磁开关要求：关门时触点闭合，开门时触点断开。

3、产品使用的红外感应开关要求： 12VDC供电，无人时触点断开，有人时触点闭合。

4、产品使用的电锁要求：12VDC供电，200MA以下电流，并注意不要外接二极管（电路板已带）。

5、因线路板限制，各接口端子建议均不要外接大于100W设备，如风机较功率较大或灯盘较多可经交流接触器及中间继电器转接。

  六．维护说明

1、定期使用仪器测定设备的各项技术指标，如不符合技术参数要求应及时予以处理。

2、根据实际使用情况，定期将初效空气过滤器中的滤料取下清洗。

3、当发现风速变小时应首先检查初效空气过滤器表面是否发黑，若发黑则说明预过滤器容尘较多，阻力增大，即应拆下初效空气过滤器内的无纺布进行清洗或予以调换。

4、当调换或清洗无纺布后，仍不能提高风速则说明高效空气过滤器已经堵塞，造成阻力增大，则应更换高效空气过滤器。

5、更换高效空气过滤器时，须拆下喷嘴板，取出高效过滤器，按照原有高效过滤器的规格型号更换新的高效空气过滤器。安装时应确认高效过滤器上的箭头标记，箭头应指向气流的方向。并确保密封良好，防止渗漏。

6、高效过滤器更换完毕后需确认边框无渗漏现象，并用尘埃粒子计数器进行检测，达到技术指标后方可进行正常工作。

7、定期对电气线路进行检修，如有故障可参照电气原理图进行维修。

8、定期对门进行维护，使电子锁与其锁孔对准，以免锁销卡死。

9、本设备使用温度不得超过50℃，且严禁使用明火。

10、一般性故障由使用方有培训的设备管理人员处理,我司提供技术支持,复杂性故障由我方人员上门维修,具体详见售后服务条款.。

七．售后服务条款

7-1、服务范围

1、凡由我司生产的各系列产品，产品交付验收完毕后，我司将对该客户该产品建立独立的档案，便于以后对客户进行定期跟踪、定期服务。

2、售后服务定期的跟踪回访。根据不同设备。每年五次以上的定期电话回访，了解设备运

行情况，适时提出合理的保养方案，与用户的操作维护人员日常操作疑问交流和解答。

3、操作指导。现场组装设备到达用户现场免费指导安装和调试；免费指导设备系统操作维

护人员独立操作、维护和简单故障排除。

7-2、净化设备售后维护条款

 所有产品自验收合格之日起除人为及一切不可抗力等因素外的正常使用情况下免费保修1年，终生维修及技术支持服务；由于使用不当出现以下情况的故障提供有偿售后：

1、设备在安装验收后受外加影响以致变形、穿孔、挂花、掉漆,玻璃撞碎等现象；

2、使用不当造成变形或断裂，以致电器无法正常工作,控制面板上开关打烂或者打裂，指示

灯擦裂或打烂等现象；

3、时间继电器按键按烂，致无法复原，日光灯及灯罩撞裂或者打烂，接错线烧坏变压器及

设备所有配件等现象；

4、自行移动设备，以致设备无法正常工作，自行改动电路，以致设备无法正常工作；

5、其它人员攀爬设备造成部分下垂、拉手松动脱落及变形等现象，其它人为因素造成的设

备故障；

6、过滤器在使用过程中外力损坏；









八.装及常出故障及处理方法：



故障现旬	故障原因	处理方法
风 速 低	1三相电源相序不正确	重新调整三相电源相序
	2高效过滤器使用时间太长，造成高效堵塞	更换高效过滤器
	3初效过使用时间太长，造成	更换初效过滤器
风 机 不 转	1进线空气开关跳闸	检查有无短路现象或漏电现象
	2配电箱内电气组件损坏	更换损坏的电气组件
	3风机缺想烧毁	更换风机
	4风机工作时间太长	更换风机
风机不停	1时间继电器损坏	更换时间继电器
	2中间继电器损坏	更换中间继电器
照明不亮	1日光灯老化	更换日光灯
	2启辉器老化	更换启辉器

7-3、售后服务人员要求：

1、所有负责售后服务人员必需穿公司的工衣、戴工牌按事先约定的时间内准时上门为用户

提供相应的售后服务。

2、注重服务态度。在服务过程中，与他人沟通时态度应当温和，与客户讲话时不可强暴粗

劣，更不可与客户发生口角、争执。

3、上门提供服务或给用户解决问题后，客户须在售后服务单上填写意见及签名。

4、上门服务解决问题三天内，需安排人员对用户进行电话回访，以确认相关问题是否得到

解决，用户对服务是否满意等。

7-4、售后服务时间要求：

不管是有偿售后服务还是无偿售后服务，客户把设备需要售后的问题反馈到我公司，在我司出方案，客户确认方案后：

1、珠江三角洲范围内24小时内到达现场解决售后服务问题；

2、其它地区一般48小时内到达现场解决售后服务问题，特殊偏远地区最长96小时内到达

现场解决售后服务问题；

























作者：刘磊（工程师）13923721700

                   版权：深圳市美日净化科技有限公司
