	注意：敬请用户在操作使用M-R洁净工作台系列之垂直洁净工作台之前，必须详细阅读使用说明书！并妥善保存。   M-R双人单面垂直流洁净工作台



     执行标准：Q/320500BSK 010-2004





     使用/维护说明书













本企业已通过洁净行业协会质量体系认证



欢迎使用



M-R双人单面垂直流洁净工作台！



由衷地感谢您加入本公司的用户队伍！



一、产品概述

随着科学技术的迅速发展，防静电洁净工作台已被广泛应用于电子核子、航天航空、精密仪器、仪器仪表、化工轻工、生物制药、医疗等生产和科研部门。

防静电洁净工作台是在原净化工作台的基础上改进，它不仅提供无尘无菌的工作环境，而且在洁净空气下产生离子风，能将物体表面静电和操作中产生的静电中和，同时离子风可轻易的将物体表面灰尘吹除，并防止由于静电而再次吸附灰尘。它的使用对改善工艺条件，保证产品高精度、高纯度和高可靠性均具有良好的效果。因此防静电洁净工作台在洁净技术领域中得到更广泛应用。

二、技术参数

M-R洁净工作台系列

型号 参数	M-R单人单面垂直流洁 工作台	M-R双人单面垂直流洁净工作台
洁净等级	100级@≥0.3μm（美联邦 209E）
平均风速（m/s）	0.45～0.75（可调）
噪音	≤62dB（A）
振动半峰值（μm）	≤5
光照度（LUX）	≥300
电源	220V/50Hz
最大功耗（VA）	360	720
重量（kg）	280	350
单元容量	单人	双人

注：过滤器厚度规格选配 69/90mm。

三、工作原理

M-R洁净工作台系列：

垂直流型洁净工作台采用以垂直流为主，水平流为辅的气流形式，由离心风机将负压箱内经过初效空气过滤器过滤后的空气压入静压箱。再经高效空气过滤器进行二级过滤。从高效空气过滤器出风面吹出的洁净气流，再通过离子棒，形成离子风以均匀恒定的断面风速通过工作区时，将物体表面带的静电和操作中产生的静电中和，同时形成离子风将灰尘吹除，从而形成无尘无菌的工作环境。

四、结构特征

本工作台的箱体采用全钢结构形式，外表面烘漆。工作台面采用不锈钢制作而成。送风体内装有高效空气过滤器，风机选用了小型低噪声离心风机。控制系统为电子控制系统。可使操作区的平均风速始终保持在理想的范围内，从而有效地延长了净化工作台的主要部件——高效空气过滤器的使用寿命，降低了工作台的使用费用。

五、安装

1、本设备应安装在各级净化厂房或密封空调厂房内。

2、本设备安装地点应远离尘源和震源。

3、电源插头接地端子必须可靠接地以便确保人身安全。

4、安装后必须对设备内部及周围环境用超净真空吸尘器或不产生纤维的工具（如丝光毛巾或绸布）认真进行清洗。

5、安装清洗完毕后，可用风速仪测量净化工作区平均风速。当平均风速不大于 0.30m/s时，调节加大风机风速风量；反之，当平均风速不小于 0.40m/s时，调节减少风机风速风量，直至平均风速保持在

0.40m/s±20%范围内，才可使用。

六、使用

1、垂直流型超净工作台使用前应提前 30分钟开机，同时开启离子风开关，处理净化工作区内台面上积累的灰尘及静电，30分钟后开始正常工作。

2、工作台台面上，不要摆放不必要的物品，以免干扰工作区内的洁净工作气流，并且净化工作区内尽量避免扰乱洁净气流的流向。

3、定期（一般每二月一次），用风速计测量工作区平均风速，如发现不符合技术要求，则可按动风速按钮，使工作台处于最佳状态。

4、对于新安装或长期未使用的工作台，在使用前必须对工作台和周围环境先用超净真空吸尘器或不产生纤维的工具进行清洁工作。

5、操作区的使用温度不得大于 60℃。

七、维修

1、根据环境的洁净程度，可定期（一般 2～3个月）将初滤布（涤纶无纺布）拆下予以更换。

2、当加大风机风量已不能使操作区风速达到 0.30m/s时，必须更换高效空气过滤器。

3、更换高效空气过滤器时，垂直流型超净工作台可打开顶盖，更换时应注意过滤器上的箭头标志，箭头指向即为层气流流向。

4、更换高效空气过滤器后，应用 CLJ—03A激光尘埃粒子计数器检查四周边框密封是否良好，调节好风机风速，使操作区平均风速保持在

0.32m/s～0.48m/s范围内，再用 CLJ—03A激光尘埃粒子计数器检查洁净度。

八、附图

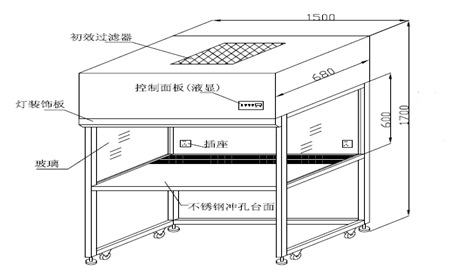

垂直流洁净工作台示意图（如上图）

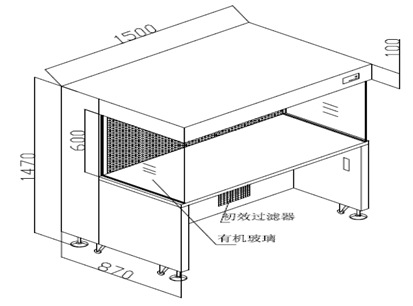

水平流洁净工作台示意图（如上图）



洁净工作台的维护方法

超净工作台原理是在在特定的空间内，室内空气经预过滤器初滤，由小型离心风机压入静压箱，再经空气高效过滤器二级过滤，从空气高效过滤器出风面吹出的洁净气流具有一定的和均匀的断面风速，可以排除工作区原来的空气，将尘埃颗粒和生物颗粒带走，以形成无菌的高洁净的工作环境。为了能够更好的利用净化工作台来作业，我们就需要对净化工作台进行维护和保养，这是必不可少的，那么具体我们应该怎么做呢？

• 高效过滤器
• 初效过滤器
• 超净工作台
• 方法/步骤

• 更换送风/排风高效过滤器时均应停机进行,首先将工作台进行灭菌处理。
• 更新高效过滤器时应特别拆箱、搬运及安装时应保护滤纸完好无损,禁止用手触及滤纸造成破损。
• 安装前，将新的高效过滤器对着亮处，以肉眼查看高效过滤器是否因运输搬运等原因而出现漏洞。如有漏洞则不能使用。
• 安装时还因注意高效过滤器上的箭头标志因于工作台出风方向保持一致。
• 拧紧压紧锣钉时，用力要均匀，即要确保高效过滤器的固定及密封稳定可靠，又要避免高效过滤器变形而导致泄漏。
• 更换后，应以尘埃粒子计数器检漏，尤其要在高效过滤器边框四周进行扫描

作者：刘磊（工程师）13923721700
